O guia definitivo para compressores de ar: tipos, usos e guia de compra

Como os tipos, a estrutura e a tecnologia dos compressores de ar se comparam?

Compressor de ars' Main Classification and Technology

O classification of Compressor de ars baseia-se principalmente no método usado para comprimir o ar, que se enquadra em duas categorias principaé: Deslocamento Positivo e Dinâmico .

Tipos de compressores de ar

1. Compressores de deslocamento positivo

Deslocamento positivo Compressor de ars aumentar a pressão confineo o ar dentro de um espaço fechado e depois diminuindo o volume desse espaço. Este é o tipo mais comum de Compressor de ar .

A. Compressores de ar de pistão/alternativos

• Estrutura: Um pistão se move para frente e para trás dentro de um cilindro, semelhante a um motor de carro. A válvula de admissão aspira o ar e o pistão sobe, fecheo a válvula de admissão, comprimindo o ar e enviando-o para o tanque de armazenamento através da válvula de descarga.
• Subdivisões Técnicas:
  • Compressão de estágio único: Apenas uma etapa de compressão. Adequado para pressões mais baixas (normalmente abaixo de 135 PSI) e operação intermitente.
  • Compressão em dois estágios: O ar é primeiro comprimido a uma pressão intermediária por um pistão, resfriado e depois comprimido a uma pressão mais alta (normalmente 175 PSI ou mais) por um segundo pistão menor. Isso oferece maior eficiência e durabilidade.
• Design Lubrificado com Óleo vs. Sem Óleo:
  • Lubrificado com óleo: O piston and cylinder require lubrication oil to reduce friction and wear. The output air will contain oil mist.
  • Sem óleo: Utiliza revestimentos de Teflon (PTFE) ou anéis de pistão especiais, não necessitando de óleo lubrificante. O ar de saída é limpo, adequado para aplicações sensíveis, mas geralmente tem uma vida útil um pouco mais curta e funciona mais alto.

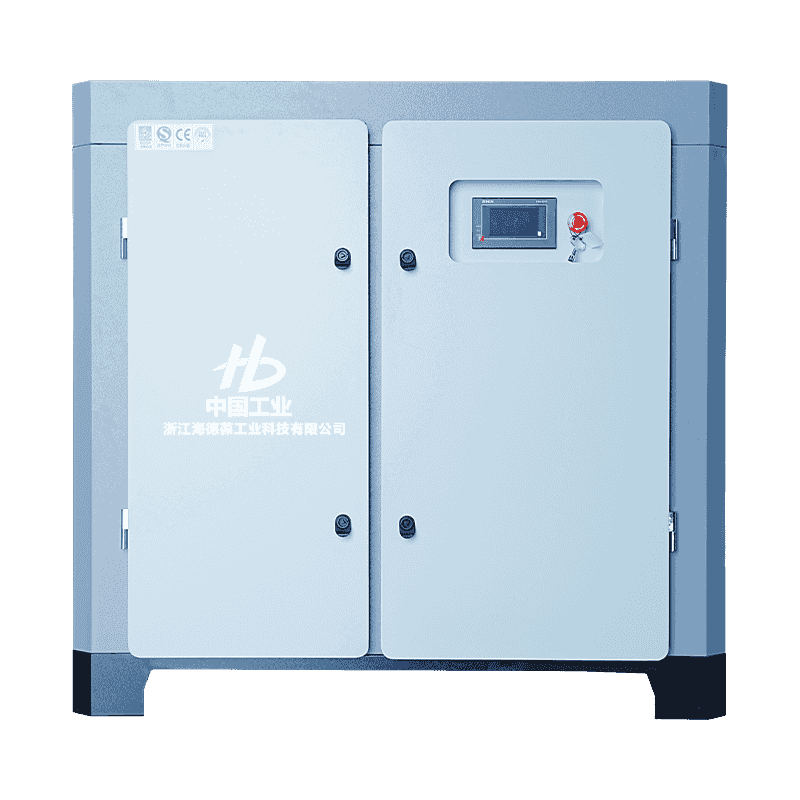

B. Compressores de ar de parafuso rotativo

• Estrutura: Utiliza dois rotores helicoidais entrelaçados (macho e fêmea). À medida que o ar flui para o espaço entre os parafusos, o espaço diminui gradualmente à medida que os rotores giram, comprimindo continuamente o ar.
• Subdivisões Técnicas:
  • Tipo úmido (injetado com óleo): O óleo lubrificante é injetado na câmara de compressão para vedação, resfriamento e lubrificação. Este é o tipo mais comum de compressor industrial de alta eficiência.
  • Tipo seco (sem óleo): Os rotores não se tocam e são sincronizados por engrenagens de precisão. Não é necessário óleo para vedação e o ar de saída é totalmente isento de óleo, adequado para indústrias com requisitos extremamente elevados de qualidade do ar (por exemplo, médica, alimentícia).
  • Acionamento de velocidade variável (DSV): Ajusta automaticamente a velocidade do motor de acordo com a necessidade real de ar, resultando em poupanças de energia significativas.

C. Palheta Rotativa

• Estrutura: As palhetas são instaladas em ranhuras excêntricas do rotor e mantidas contra a parede do estator por força centrífuga. A compressão é alcançada à medida que o espaço entre as palhetas muda durante a rotação do rotor.

2. Compressores Dinâmicos

Dinâmico Compressor de ars contam com um impulsor giratório de alta velocidade para acelerar o ar e converter energia cinética em pressão. Eles fornecem ar comprimido contínuo e de alto fluxo.

A. Compressores de ar centrífugos

• Estrutura: Usa um impulsor giratório de alta velocidade para gerar força centrífuga e acelerar o ar, que é então passado através de um difusor para converter a energia cinética do fluxo de ar de alta velocidade em energia de pressão.
• Características: Freqüentemente, vários estágios em série para atingir a pressão desejada. Projetado especificamente para volumes de ar ultra-altos e aplicações industriais contínuas. O ar de saída é inerentemente isento de óleo.

Comparação de diferentes tipos de compressores de ar (prós, contras e aplicações)

O table below compares the main Compressor de ars tipos para ilustrar suas diferenças técnicas e adequação.

Recurso/Tipo	Pistão/Alternativo	Parafuso Rotativo - Injetado em Óleo	Centrífuga - Dinâmica
Operação	Intermitente (partida/parada cíclica)	Operação Contínua	Operação contínua e de alto volume
Princípio	Mudança de volume (reciprocidade do pistão)	Mudança de volume (rotação do parafuso)	Conversão de energia cinética (aceleração do impulsor)
Pressão Máxima	Alto (dois estágios podem exceder 175 PSI)	Médio a alto (normalmente 100 PSI - 150 PSI)	Médio a alto
CFM	Baixo a Médio	Médio a alto	Muito alto
Ciclo de trabalho	Baixo (normalmente abaixo de 50%)	Alto (pode chegar a 100%)	Alto (pode chegar a 100%)
Custo operacional	Baixo investimento inicial; Alto consumo de energia (partida intermitente)	Investimento inicial médio-alto; Baixo consumo de energia (operação contínua)	Alto investimento inicial; Baixo consumo de energia (volume ultra-alto)
Nível de ruído	Alto	Médio-Baixo (com caixa de amortecimento de som)	Médio-Baixo
Qualidade do Ar	Requer filtros adicionais para remoção de óleo e água	Requer filtros adicionais para remoção de óleo e água	Essencialmente isento de óleo (requer secagem)
Aplicações Típicas	Pequenas oficinas, uso doméstico, operação intermitente com baixa demanda de ar	Fábricas de médio a grande porte, linhas de produção, aplicações de demanda contínua de ar	Sistemas industriais ultragrandes, como plantas químicas, petroquímicas, siderúrgicas e de mineração.

Resumo:

• Compressores de ar de pistão são a solução mais econômica, adequada para cenários de baixo investimento, baixa carga e demanda de ar intermitente.
• Compressores de ar de parafuso rotativo são os principais para aplicações industriais, oferecendo alta eficiência, baixo ruído e um ciclo de trabalho de 100%. VSD a tecnologia fornece eficiência energética ideal.
• Compressores de ar centrífugos são usados em indústrias pesadas que exigem fontes de ar vastas e contínuas, como produção de energia e materiais básicos.

Comparação entre compressores de ar de pistão de dois estágios e de estágio único

Recurso	Compressores de ar de pistão de estágio único	Compressores de ar de pistão de dois estágios
Etapas de compressão	1 vez (pistão único)	2 vezes (um pistão grande e um pistão pequeno em série)
Pressão de saída	Mais baixo (geralmente <135 PSI)	Altoer (Usually > 175 PSI)
Eficiência	Inferior (maior perda de calor por compressão)	Altoer (Intermediate cooling, more effective)
Durabilidade	Inferior (temperatura operacional mais alta, desgasta-se rapidamente)	Altoer (Lower operating temperature, longer lifespan)
Aplicabilidade	Condução de pequenos pregadores pneumáticos, inflação de pneus e outras aplicações leves.	Acionamento de ferramentas pneumáticas de grande porte, pintura profissional e aplicações pesadas que exigem alta pressão.

O que impulsiona os compressores de ar: analisando fontes de energia, consumo de energia e eficiência?

Compressor de ar Power Sources

O driving energy of an Compressor de ar é um fator central em sua operação e custo. Os métodos de condução são classificados principalmente em eletricidade e combustível, o que afeta diretamente os custos de funcionamento, a eficiência energética e os cenários aplicáveis.

1. Compressores de ar elétricos

Elétrico Compressor de ars são o tipo mais comum, amplamente utilizados em ambientes internos ou em ambientes com fonte de alimentação estável.

• Formulário de unidade: O acionamento do motor de corrente alternada (CA) (monofásico ou trifásico) é o principal; Motores de corrente contínua (CC) também são usados ​​industrialmente.
• Alimentação Monofásica: Principalmente para uso doméstico, pequenas oficinas e portáteis Compressor de ars , geralmente com menor potência (< 5 HP).
• Alimentação Trifásica: O standard configuration for industrial-grade Compressor de ars , fornecendo maior potência (>= 5 HP) e funcionando de forma mais estável e eficiente.
• Métodos iniciais:
  • Direto on-line (DOL): Estrutura simples mas grande corrente inicial.
  • Partida Estrela-Delta: Reduz a corrente de partida, diminuindo o impacto na rede elétrica.
  • Início suave: Utiliza controle eletrônico para aceleração suave, otimizando ainda mais o processo de partida.

2. Compressores de ar movidos a combustível

Movido a combustível Compressor de ars (normalmente usando motores a gasolina ou diesel) são adequados para áreas externas, áreas remotas ou ambientes com fornecimento de energia instável.

• Acionamento Diesel: Comum em parafusos móveis grandes e de alto fluxo Compressor de ars , usado em canteiros de obras, mineração e grandes projetos. Caracterizado por alto torque e longo tempo de funcionamento.
• Acionamento a gasolina: Usado para dispositivos portáteis de pequeno a médio porte Compressor de ars , como para reparos de emergência ou acionamento de ferramentas pneumáticas externas.

Análise de cenário de aplicação para diferentes compressores de ar de fontes de energia

Recurso	Elétrico Air Compressors	Compressores de ar movidos a combustível
Ambiente de aplicação	Interior, oficinas, fábricas (fonte de alimentação estável)	Ao ar livre, canteiros de obras, áreas remotas (sem limitações de energia)
Custo operacional	Principalmente taxas de eletricidade, o custo a longo prazo é estável e controlável	Consumo de combustível (gasolina/diesel), custo afetado pelas oscilações do mercado
Investimento Inicial	Geralmente menor (em comparação com máquinas de combustível da mesma potência)	Geralmente mais alto (inclui custo do motor)
Requisito de manutenção	Inferior, principalmente manutenção e lubrificação do motor	Altoer, requires engine maintenance (oil change, filters, etc.)
Portabilidade	Inferior (depende de cabos)	Altoer (self-contained power source, highly mobile)
Emissões e Ruído	Sem emissões de gases de escape, ruído normalmente mais baixo	Emissões de gases de escape e ruído normalmente mais elevados

Considerações sobre eficiência energética e custos operacionais

O compressed air system is one of the highest energy-consuming systems in industry. Statistics show that Compressor de ars muitas vezes representam uma grande parte do consumo total de eletricidade de uma fábrica. Portanto, otimizar a eficiência energética é crucial.

1. Desperdício de calor de compressão

Durante o processo de compressão, aproximadamente 80% a 90% da energia elétrica de entrada é convertida em calor (calor de compressão). Se não for utilizado, esse calor é descarregado no meio ambiente através do sistema de resfriamento (por exemplo, resfriado a ar ou a água), resultando em enormes desperdícios.

• Medida de Otimização de Eficiência: Sistemas de recuperação de calor . Ao instalar trocadores de calor, o calor residual do compressor pode ser recuperado e usado para aquecimento de água, aquecimento de ambientes ou acionamento de resfriadores de absorção.

2. Tecnologia de acionamento de velocidade variável (VSD)

Para aplicações industriais onde a demanda de ar flutua frequentemente, Acionamento de velocidade variável (VSD) a tecnologia é a melhor maneira de melhorar Compressor de ars eficiência.

Recurso Comparison	Compressores de ar de velocidade fixa	Acionamento de velocidade variável (VSD) Air Compressors
Operação Motora	Sempre funciona na velocidade nominal	Ajusta a velocidade do motor em tempo real com base na demanda de ar
Consumo de energia	Alto No-Load Energy Consumption (consome cerca de 30% - 50% da potência em plena carga para manter a operação mesmo quando não produz ar)	Consumo de energia sem carga extremamente baixo (diminui com a redução da demanda de ar, pode até desligar)
Pressão Control	Pressão controlled by load/unload valves, with larger pressure fluctuation	Controla com precisão a pressão, faixa de pressão muito estreita, menor consumo de energia
Eficiência Improvement	Nenhum	Normalmente pode economizar de 20% a 35% de energia elétrica
Aplicabilidade	Aplicações de demanda de ar estável e contínua	Aplicações com demanda de ar altamente flutuante, com variações de pico e vale

3. Configuração de pressão e controle de vazamento

• Otimizando a configuração de pressão: Cada aumento de 2 PSI na pressão operacional do sistema normalmente adiciona cerca de 1% ao consumo de energia. Portanto, o Compressor de ar a pressão de saída deve ser definida no nível mais baixo que satisfaça a aplicação mais exigente.
• Controle de vazamento: Vazamentos de ar são o maior desperdício de energia em sistemas de ar comprimido. A detecção e reparo regular de vazamentos são os meios mais simples e eficazes de alcançar uma operação eficiente. Vazamento superior a 10% do volume total de ar é considerado desperdício grave.

Quais são os principais recursos a serem considerados ao selecionar e dimensionar compressores de ar?

Compressor de ars Selection and Sizing

Escolhendo o certo Compressor de ar é crucial para garantir a eficiência do trabalho e controlar os custos de energia. O processo de seleção requer uma correspondência precisa entre as necessidades da aplicação e os principais parâmetros de desempenho do compressor.

Principais recursos a serem considerados ao comprar

Ao comprar um Compressor de ar , as seguintes quatro métricas principais devem ser consideradas de forma abrangente:

1. Fornecimento de fluxo de ar (CFM/LPM) e potência (HP)

• Fornecimento de fluxo de ar (CFM/LPM): Esta é a especificação mais crítica, determinando se o Compressor de ar pode conduzir continuamente as ferramentas.
  • Primeiro, a exigência do CFM para tudo ferramentas ou equipamentos pneumáticos utilizados simultaneamente devem ser totalizados, acrescidos de uma margem de segurança (normalmente 20% a 30%).
  • O comparison must use the CFM value actually output by the Compressor de ar a uma pressão específica (não o deslocamento da cabeça da bomba).
• Potência (HP/KW): Representa a potência do motor que aciona o compressor. A potência em si não reflete diretamente o desempenho, mas é a base para o potencial do CFM.

2. Tamanho e pressão do tanque (PSI/BAR)

• Pressão (PSI/BAR): O maximum output pressure ( Pressão de corte ) do Compressor de ar deve ser superior à pressão exigida pela sua ferramenta mais exigente. A maioria das ferramentas pneumáticas requer uma pressão operacional de 90 PSI.
  • Dica importante: Não exerça pressão excessivamente alta, pois cada aumento de pressão consome mais energia.
• Capacidade do tanque (tamanho do tanque): O air tank stores compressed air, provides a buffer, and reduces the frequency of the Compressor de ar's ciclo começar-stop ( Ciclo de trabalho ).
  • Benefícios da grande capacidade: Adequado para aplicações que exigem fluxo de ar alto e repentino (como jato de areia) ou para compressores de pistão intermitentes e de baixa carga, pois reduz o desgaste do cabeçote da bomba.
  • Usos de pequena capacidade: Adequado para aplicações portáteis ou compressores de parafuso de alta carga e funcionamento contínuo (onde o tanque é principalmente para armazenamento).

3. Ciclo de trabalho

• Definição: O percentage of time in a complete cycle that the Compressor de ar pode ser executado (compactar).
• Compressores de ar de pistão: Geralmente projetado para operação intermitente, com Ciclo de trabalho normalmente entre 50% e 75% (por exemplo, correr por 30 minutos, exigindo 15 minutos de descanso).
• Compressores de ar de parafuso rotativo: Geralmente projetado para carga 100% contínua, capaz de funcionar 24 horas por dia.

4. Nível de ruído e portabilidade

• Nível de ruído: Medido em decibéis (dB).
  • Compressores de pistão lubrificados a óleo: Muito alto (normalmente acima de 80 dB).
  • Compressores silenciosos isentos de óleo: Projetado para uso interno ou próximo ao operador, com baixo ruído (normalmente abaixo de 60 dB).
  • Compressores de parafuso industriais: Use gabinetes com isolamento acústico para um bom controle de ruído (normalmente de 65 dB a 75 dB).
• Portabilidade: Escolha entre estacionário (grandes aplicações industriais) ou móvel Compressor de ars (com rodas, alças ou montado em caminhão) com base no cenário de aplicação.

Correspondência das especificações dos compressores de ar à aplicação

O core principle for selecting an Compressor de ar is: Fluxo primeiro, correspondência de pressão, adequação do ciclo. O following are the minimum specification requirements for typical application scenarios (examples only; actual requirements should be based on tool manuals):

Cenário típico de aplicação	Demanda CFM (SCFM) (Valor de Referência)	Pressão Demand (PSI) (Reference Value)	Tipo de compressor de ar recomendado
Inflação dos pneus, poeira	0 SCFM - 5 SCFM	90 PSI	Compressor de pistão portátil pequeno
Pregador Pneumático - Marcenaria	4 SCFM - 8 SCFM	90 PSI	Casa/Oficina Compressor de Pistão
Reparação Automóvel Geral - Chave de Impacto	10 SCFM - 15 SCFM	90 PSI - 120 PSI	Alto-Grade Two-Stage Piston or Small Screw Compressor
Pintura Automática Profissional	15 SCFM - 30 SCFM	40 PSI - 90 PSI	Compressor de parafuso (requer alto fluxo contínuo)
Industrial Pesado - Linha de Produção	50 SCFM ou superior	100 PSI - 150 PSI	Compressor de parafuso de operação contínua (VSD preferencial)

Certificações de segurança e seleção de marcas

• Certificações de segurança (por exemplo, certificação ASME): O Compressor de ar's O tanque de armazenamento (vaso de pressão) deve atender a rígidos padrões de engenharia e fabricação. Certifique-se de que o equipamento possua as certificações de segurança necessárias para verificar sua conformidade com os regulamentos de segurança.
• Outras certificações: Verifique se há certificações elétricas e de segurança como CE (Europa) ou CSA/UL (América do Norte), que se relacionam à confiabilidade e legalidade da operação.

O dimensionamento correto é a base para evitar o Compressor de ar desde partidas frequentes, sobrecarga e desperdício de energia. O Compressor de ar deve atender ou exceder ligeiramente o exigido fluxo e pressão para a aplicação e corresponda ao apropriado ciclo de trabalho .

Onde os compressores de ar são mais usados: explorando diversos cenários de aplicação?

Usos comuns de compressores de ar

Compressor de ars desempenham papéis críticos em vários setores como condutores, meios de tratamento e fontes de ar limpo. Suas aplicações variam desde campos médicos de alta precisão até fabricação industrial pesada, demonstrando sua versatilidade na sociedade moderna.

1. Fabricação Industrial e Acionamento de Ferramentas Pneumáticas

Nas linhas de produção industrial, o ar comprimido é a principal fonte de energia que impulsiona a automação e aumenta a eficiência da produção.

• Condução de ferramentas pneumáticas: As ferramentas pneumáticas são preferidas às ferramentas elétricas por seu alto torque, durabilidade, peso leve e natureza anti-faísca. As ferramentas comuns incluem:
  • Chaves Pneumáticas/Chaves de Impacto: Usado para linhas de montagem e aperto de parafusos em máquinas pesadas.
  • Esmerilhadeiras/lixadeiras pneumáticas: Usado para tratamento de superfície, polimento e rebarbação.
  • Rebitadores/Brocas Pneumáticas: Utilizado para montagem estrutural.
• Controle de automação: Acionamento de cilindros e válvulas pneumáticos para controle preciso do posicionamento de componentes, fixação e manuseio de materiais na linha de produção.
• Jateamento e tratamento de superfície: Compressor de ars utilize equipamento de jateamento de areia para remover ferrugem, tinta ou para tornar ásperas as superfícies de peças metálicas.

2. Reparação e pintura automotiva

O automotive industry has high demands for the quality and flow of compressed air, especially in painting applications.

• Inflação e elevação dos pneus: Fornecendo pressão precisa dos pneus e acionando macacos pneumáticos.
• Pintura Automotiva: As pistolas de pulverização precisam de ar estável, contínuo e de alto fluxo para atomizar a tinta.
  • Requisito chave: O ar comprimido para pintura deve passar por rigorosas desumidificação e remoção de óleo tratamento para evitar que a contaminação por umidade e óleo cause defeitos na pintura (por exemplo, olhos de peixe ou bolhas).
• Limpeza do motor: Usando uma pistola de ar para remover poeira e sujeira do compartimento do motor.

3. Uso doméstico, marcenaria e hobby

Pequeno e portátil Compressor de ars são cada vez mais comuns em residências e oficinas pessoais.

• Carpintaria e Decoração: Acionamento de pregadores pneumáticos (pistolas de pregos, grampeadores), melhorando significativamente a eficiência da fabricação de móveis e decoração de interiores.
• Aerografia: Usado para criação de arte, modelagem e revestimento de precisão, exigindo fluxo de ar estável e de baixa pressão.
• Limpeza e espanamento: Usar uma pistola de ar para limpeza sem contato de dispositivos eletrônicos, peças mecânicas ou bancadas de trabalho.

4. Aplicações médicas, odontológicas e outras aplicações profissionais

Em áreas profissionais com requisitos de qualidade do ar extremamente elevados, Compressores de ar silenciosos isentos de óleo são a configuração padrão.

• Compressores de ar odontológicos: Utilize brocas dentárias, aspiradores e raspadores.
  • Requisito chave: Deve usar sem óleo e sem água ar limpo para evitar que névoa de óleo e bactérias contaminem a boca do paciente ou equipamentos sensíveis.
• Fornecimento de gás médico: Ventilaçãoiladores, aparelhos de anestesia e instrumentos de laboratório também dependem de ar comprimido de alta qualidade.
• Indústrias Farmacêutica e Alimentar: Utilizado para controle pneumático em processos de embalagem, mistura e fermentação, bem como operações de limpeza que entram em contato com o produto.

Requisitos de qualidade do ar comprimido: norma ISO 8573-1 e a necessidade de compressores de ar isentos de óleo

Nem todas as aplicações requerem simplesmente ar comprimido “comum”. Em muitas áreas profissionais, a pureza do ar comprimido deve atender aos padrões internacionais.

Comparação de padrões de classe de qualidade do ar ISO 8573-1

O International Organization for Standardization (ISO) established the ISO 8573-1 standard to regulate the content of partículas sólidas, água (PDP), e óleo em ar comprimido.

Código de Classe: Partícula-Água-Óleo	Conteúdo de Partículas - Classe	Ponto de Água/Orvalho - Classe	Teor Total de Óleo - Classe	Campos de aplicação típicos
Classe 4.4.4	Menor exigência	3°C PDP	5mg/m³	Oficinas gerais, chaves pneumáticas, ferramentas de baixa precisão
Classe 1.2.1	Exigência muito baixa (< 0,1 µm)	-40°C PDP	0,01mg/m³	Pintura, instrumentos pneumáticos de alta precisão, contato com alimentos
Classe 1.1.0	Exigência muito baixa (< 0,1 µm)	<= -70°C PDP	0mg/m³	Saída de compressor médico, farmacêutico, microeletrônico, isento de óleo

• Para aplicações de Classe 0 (petróleo) (por exemplo, farmacêutica, médica), Compressores de ar isentos de óleo deve ser usado, como tradicional lubrificado a óleo Compressor de ars , independentemente do número de filtros utilizados, não pode garantir um teor de óleo de 0 mg/m³.
• Para aplicações que exigem umidade extremamente baixa (por exemplo, jato de areia, eletrônica de precisão), an Secador de Adsorção devem ser emparelhados para atingir a classe PDP extremamente baixa.

Em resumo, os diversos cenários de aplicação de Compressor de ars são alcançados através do controle preciso do pressão , fluxo e qualidade do ar eles fornecem, atendendo às necessidades desde a condução básica até o processamento estéril preciso.

Quais são os componentes e acessórios essenciais para sistemas de compressores de ar?

Compressor de ars System Components and Accessories

O Compressor de ar em si é apenas a fonte que gera ar de alta pressão. Para garantir a qualidade do ar comprimido, a eficiência do sistema e o funcionamento adequado das ferramentas posteriores, um sistema de ar comprimido completo requer uma série de importantes componentes de suporte e acessórios.

Compressor de ar Accessories

Acessórios e componentes são divididos principalmente em três categorias: tratamento, distribuição e controle de ar e ferramentas pneumáticas.

1. Equipamento de tratamento de ar (pós-tratamento)

Como o ar ambiente contém vapor de água, óleo e partículas sólidas, o ar comprimido é quente e úmido e deve ser tratado antes de poder ser usado na maioria das aplicações.

Nome do Componente	Função principal	Papel-chave	Índice/parâmetro técnico
Tanque receptor	Armazena ar comprimido, estabiliza a pressão do sistema e amortece a demanda de ar.	Reduz os ciclos de partida-parada do compressor, prolongando sua vida útil; coleta o condensado inicial.	Capacidade (galões/litros), Pressão Máxima de Trabalho (PSI/BAR), Certificação de Segurança.
Pós-resfriador	Reduz rapidamente a temperatura do ar comprimido antes de entrar no tanque de armazenamento.	Remove 70% - 80% do vapor de água (através de condensação), protegendo o equipamento a jusante.	Diferença de temperatura (Delta T), meio de resfriamento (resfriado a ar/resfriado a água).
Filtro de ar	Remove partículas sólidas, poeira e névoa de óleo residual.	Protege ferramentas pneumáticas e produtos finais contra contaminação.	Precisão de filtragem (mícrons), classe de filtragem (por exemplo, pré-filtro de 5 µm).
Separador Óleo-Água	Separa fisicamente água e óleo do ar comprimido.	Reduz a carga contaminante que entra no secador de ar.	Correspondência de fluxo, drenagem automática/manual.

2. Equipamento de Secagem (Desumidificação)

A remoção da umidade do ar comprimido é crucial, pois a água pode causar ferrugem nos tubos, corrosão da ferramenta e baixa qualidade do revestimento.

Tipo de secador	Princípio de funcionamento	Faixa típica de ponto de orvalho	Cenários Aplicáveis
Secador refrigerado	Resfria o ar comprimido próximo ao ponto de congelamento (normalmente 3°C - 10°C), fazendo com que o vapor de água se condense em líquido e seja drenado.	3°C a 10°C (ponto de orvalho sob pressão)	A maioria das aplicações industriais, oficinas gerais, regiões de clima temperado.
Secador dessecante	Usa material dessecante (por exemplo, alumina ativada, sílica gel) para adsorver o vapor de água do ar, regenerado ciclicamente, para atingir um ponto de orvalho muito mais baixo.	-20°C a -70°C (ponto de orvalho sob pressão)	Regiões frias, tubulações externas, pintura, instrumentos de precisão, médico/farmacêutico.

• Ponto de orvalho de pressão (PDP): O standard for measuring air dryness, referring to the temperature at which water vapor begins to condense into liquid water at the current pressure. A lower PDP means drier air.

3. Componentes de Distribuição e Controle

Ose components are used to control, regulate, and transport compressed air.

Nome do Componente	Descrição da função	Papel-chave
Regulador	Ajusta o ar de alta pressão do tanque receptor até a pressão de trabalho exigida pelas ferramentas.	Garante que o equipamento downstream opere com pressão segura e estável.
Válvula de segurança	Abre automaticamente para liberar pressão quando a pressão do tanque receptor excede o máximo definido.	Evita explosão de vasos de pressão; a melhor proteção de segurança para o Compressor de ar .
Válvula de retenção	Permite que o ar comprimido flua do cabeçote da bomba para o tanque de ar, mas evita que o ar de alta pressão no tanque flua de volta para o cabeçote da bomba.	Protege a cabeça da bomba e o sistema de descarga.
Mangueiras e acopladores	Usado para conectar o Compressor de ar para ferramentas pneumáticas.	Garante perda mínima de pressão e conexão segura durante o transporte aéreo.

Projeto do Sistema de Tubulação: Seleção de Materiais e Controle de Perda de Pressão

O piping system is another critical point for Compressor de ar eficiência. Poor piping design can lead to significant pressure loss, forcing the Compressor de ar funcionar por mais tempo ou com pressão mais alta, desperdiçando energia.

Elemento de design de tubulação	Fator de influência	Princípio de Otimização de Eficiência
Material de tubulação	Tradicional: Tubos de aço (propensos à corrosão, aumento de partículas e vapor de água) Moderno: Liga de alumínio, aço inoxidável, materiais termoplásticos (PE/PPR)	Selecione materiais que sejam lisos internamente, resistentes à corrosão e fáceis de instalar (como liga de alumínio ou aço inoxidável) para minimizar a resistência ao atrito.
Diâmetro do tubo	Um excessively small diameter significantly increases friction and air velocity.	O pipe diameter must be determined based on the maximum required flow (CFM), ensuring the velocity is within the recommended range to minimize pressure loss.
Layout e Conexões	Muitos cotovelos, juntas em T e alterações de diâmetro aumentam a resistência.	Empregue um layout de anel principal para garantir que qualquer ponto possa receber ar de duas direções; minimize o número de cotovelos, usando curvas de grande raio.
Projeto de drenagem	O acúmulo de umidade corrói os tubos e contamina o ar.	As tubulações principais devem ser inclinadas em direção aos pontos de drenagem, e válvulas de drenagem ou drenos automáticos devem ser instaladas nos pontos mais baixos e nas saídas dos ramais.

Integrando corretamente o Compressor de ar , acessórios e sistema de tubulação formam um sistema completo de fonte de ar que é eficiente, confiável e capaz de fornecer a qualidade de ar necessária.

Como manter, cuidar e operar com segurança sistemas de compressores de ar?

Manutenção e Cuidados

Manutenção e cuidados com o Compressor de ar são cruciais para garantir sua confiabilidade, operação eficiente e segurança a longo prazo. Negligenciar a manutenção de rotina não só reduzirá a vida útil do equipamento, mas também aumentará significativamente o consumo de energia.

1. Lista de verificação de manutenção de rotina e periódica

Item de manutenção	Compressores de ar de pistão	Compressores de ar de parafuso	Frequência/Intervalo	Função
Drenagem do Tanque	Abra a válvula de drenagem na parte inferior do tanque	Verifique se a drenagem automática está funcionando	Diariamente ou após cada uso	Remove a condensação, evita ferrugem e corrosão interna do tanque.
Filtro de ar	Inspecione e limpe/substitua o elemento do filtro	Inspecione e substitua o elemento do filtro de admissão	A cada 250 - 500 horas ou de acordo com o ambiente	Garante a entrada de ar limpo e protege a cabeça/rotores da bomba. O entupimento reduz o CFM.
Verificação de óleo	Verifique o nível de óleo no visor	Verifique o nível e a qualidade do óleo	Diariamente (nível); Periodicamente (qualidade)	Lubrifica, veda e resfria rotores/pistões, evitando superaquecimento.
Mudança de óleo	Trocar o óleo do pistão	Trocar o óleo do parafuso e o elemento separador de óleo	Pistão: 500 - 1000 horas; Parafuso: 4.000 - 8.000 horas	Prolonga a vida útil dos rolamentos e peças móveis, mantendo a eficiência do resfriamento.
Tensão da correia	Verifique a tensão da correia em V	Verifique o sistema de transmissão (se acionado por correia)	Mensal ou 500 horas	Evita deslizamento da correia (perda de eficiência) ou aperto excessivo (danos aos rolamentos).

2. Seleção e função do óleo lubrificante

O óleo de lubrificação é vital para lubrificados a óleo Compressor de ars , fornecendo as seguintes funções:

• Resfriamento: Transporta o calor gerado durante a compressão (especialmente em compressores de parafuso).
• Lubrificação: Reduz o atrito e o desgaste entre os anéis do pistão, as paredes do cilindro ou os rotores de parafuso.
• Vedação: Preenche lacunas mínimas entre as peças móveis, aumentando a eficiência da compressão.

Dica importante: É obrigatório usar rigorosamente as recomendações do fabricante Compressor de ar óleo específico (mineral ou sintético). Usar óleo de motor comum ou óleo com viscosidade errada pode levar ao acúmulo de carbono, acúmulo de lama e até mesmo falha no cabeçote da bomba.

3. Dicas para prolongar a vida útil dos compressores de ar

• Controle a temperatura ambiente: Certifique-se de que Compressor de ar é colocado em um ambiente bem ventilado, fresco e seco, evitando exposição ao sol ou operação em altas temperaturas.
• Mantenha a limpeza: Remova regularmente a poeira e a sujeira do cabeçote da bomba, do motor e das aletas de resfriamento para manter uma dissipação de calor eficiente.
• Verificação de vazamento: Verifique e repare periodicamente quaisquer vazamentos de ar no sistema para reduzir o tempo de funcionamento sem carga.
• Siga o ciclo de trabalho de 50% - 75%: Os compressores de pistão devem evitar funcionar continuamente por longos períodos.

Compressor de ars Safety Operation Procedures

Compressor de ars são equipamentos de pressão e a operação inadequada pode levar a consequências graves. A segurança deve ser a consideração principal.

1. Segurança de vasos de pressão

• Válvula de alívio/válvula de segurança: NUNCA adultere, bloqueie ou ajuste a válvula de segurança. É a linha final de defesa contra a sobrepressurização de vasos de pressão.
• Inspeção Periódica: O receiver tank, as a pressure vessel, must undergo regular inspection and pressure testing according to local regulations.
• Temperatura: Certifique-se de que Compressor de ar não opera em estado de superaquecimento, pois o superaquecimento pode causar aumento de pressão dentro do tanque receptor.

2. Ambiente Operacional e Proteção Pessoal

• Ventilação: O Compressor de ar deve ser instalado em uma área bem ventilada para garantir ar suficiente para compressão e resfriamento e para evitar o acúmulo de gases de escape (para modelos movidos a combustível).
• Elétricoal Safety: Certifique-se de que os cabos de alimentação, plugues e circuitos estejam em conformidade com os regulamentos e use a voltagem correta e a proteção de aterramento para evitar sobrecarga do motor ou choque elétrico.
• Proteção contra ruído: O noise from an operating Compressor de ar pode exceder os padrões de segurança. Os operadores devem usar protetores de ouvido ou protetores de ouvido para proteger a audição.
• Óculos de segurança: Ao usar ferramentas pneumáticas, óculos de segurança deve ser usado para proteger contra detritos voadores.

3. Segurança da Fonte Aérea

• Direcionando o Ar: Nunca aponte ar comprimido diretamente para pessoas ou animais de estimação. O fluxo de ar de alta pressão pode causar lesões pessoais graves (por exemplo, lesões oculares, embolia gasosa).
• Desconexão/despressurização de energia: Antes de realizar qualquer manutenção, reparo ou inspeção no Compressor de ar ou qualquer um de seus acessórios, você deve:
  1. Desconecte a fonte de alimentação.
  2. Vent toda a pressão restante do tanque receptor e de toda a tubulação (até 0 PSI).

Seguir estas diretrizes de manutenção e segurança maximiza a vida útil e a eficiência do Compressor de ar sistema e garante um ambiente de trabalho seguro.

Experimentando falhas em compressores de ar: como solucionar problemas de funcionamento comuns?

Compressor de ars Troubleshooting Guide

Mesmo o mais durável Compressor de ars podem apresentar mau funcionamento. O diagnóstico eficaz de falhas e a solução de problemas podem restaurar rapidamente o funcionamento do sistema, minimizando o tempo de inatividade e os custos de reparo. Abaixo está uma análise Compressor de ars problemas comuns, suas causas e soluções.

1. Compressores de ar não ligam ou desligam com frequência

Sintoma/Falha	Possível causa	Método de solução de problemas
Compressor de ar does not start at all	1. Falha de energia: Sem entrada de eletricidade, plugue solto.	Verifique se o interruptor de alimentação e o disjuntor estão desarmados e confirme a tensão correta.
	2. Proteção contra sobrecarga do motor: Motor desconectado automaticamente devido a sobrecarga.	Aguarde o motor esfriar e pressione o botão reset. Verifique o sistema de refrigeração e ventilação.
	3. Pressão Switch Failure: O switch não consegue enviar o sinal de partida.	Inspecione ou substitua o pressostato.
Compressor de ar trips immediately upon starting	1. Tensão excessiva ou incompatível: O motor não consegue obter torque suficiente para dar partida.	Confirme se a tensão e a amperagem da fonte de alimentação correspondem aos requisitos do equipamento.
	2. Válvula de retenção Failure: Alto pressure air from the tank flows back to the pump head, causing a pressurized start.	Alivie a pressão do tanque de ar e, em seguida, inspecione e limpe ou substitua a válvula de retenção.
	3. Falha no capacitor de partida (monofásico): A falha do capacitor impede a partida do motor.	Faça uma verificação profissional e substitua o capacitor de partida.

2. A pressão aumenta lentamente ou é insuficiente (queda de CFM)

Este é o mais comum Compressor de ar problema, geralmente causado por vazamentos no sistema ou eficiência reduzida.

Sintoma/Falha	Possível causa	Método de solução de problemas
A pressão do tanque não atinge o valor definido	1. Filtro de ar entupido: Entrada de ar insuficiente.	Limpe ou substitua o elemento do filtro de ar.
	2. Vazamento extenso do sistema: O ar comprimido é perdido na tubulação.	Use o Teste de água com sabão para verificar se há bolhas em tubos, conexões e válvulas e apertar ou substituir componentes com vazamento.
	3. Anéis de pistão ou placas de válvula desgastados (tipo pistão): Eficiência reduzida de vedação da cabeça da bomba.	Inspecione e substitua anéis de pistão, juntas de cilindro ou conjuntos de placas de válvula desgastados.
	4. Cinto escorregadio ou solto: Baixa eficiência de transmissão em compressores de ar acionados por correia.	Ajuste a tensão da correia e substitua a correia se necessário.
A válvula de descarga libera ar continuamente	Falha na válvula de descarga ou na válvula solenóide.	Verifique a conexão elétrica e o funcionamento da válvula solenóide, garantindo que ela feche quando o Compressor de Ar estiver funcionando.

3. Superaquecimento dos compressores de ar

O superaquecimento pode reduzir drasticamente a vida útil de um Compressor de ar e may lead to shutdown.

Sintoma/Falha	Possível causa	Método de solução de problemas
A cabeça/motor da bomba está excessivamente quente ao toque	1. Má ventilação: Alto ambient temperature or restricted cooling space.	Mova o compressor de ar para uma área bem ventilada e certifique-se de que os ventiladores e refrigeradores não estejam cobertos de poeira.
	2. Nível de óleo baixo ou tipo de óleo incorreto: Lubrificação e resfriamento insuficientes.	Verifique o nível do óleo e adicione ou substitua pelo óleo do compressor de ar com a viscosidade correta, conforme necessário.
	3. Resfriador entupido: As aletas de resfriamento estão cobertas de poeira ou óleo.	Limpe as aletas de resfriamento e garanta um fluxo de ar suave.
	4. Alto Duty Cycle (Piston Type): Funcionando continuamente por muito tempo.	Reduza o tempo de funcionamento contínuo e deixe a unidade esfriar.

4. Umidade excessiva ou óleo no ar de descarga

Alto teor de água ou óleo contaminará produtos finais e ferramentas pneumáticas.

Sintoma/Falha	Possível causa	Método de solução de problemas
Umidade excessiva no ar de descarga	1. Nenhuma drenagem diária realizada: O tanque está cheio de água.	Drene imediatamente o tanque de ar. Estabeleça um cronograma diário de drenagem.
	2. Falha ou subdimensionamento do secador de ar: Capacidade de pós-tratamento insuficiente.	Verifique o status de operação do secador (por exemplo, PDP) ou considere atualizar o equipamento de secagem para corresponder ao CFM.
Névoa excessiva de óleo no ar de descarga	1. Nível de óleo muito alto (tipo pistão): Muito óleo no cárter.	Drene o óleo até a marca especificada.
	2. Falha no separador de óleo (tipo parafuso): O elemento separador atingiu a sua vida útil.	Substitua o elemento separador de óleo e o óleo correspondente.
	3. Anéis de pistão gastos (tipo pistão): Óleo entrando na câmara de compressão.	Substitua os anéis do pistão ou faça reparos no cabeçote da bomba.

5. Ruído ou vibração anormal

Sintoma/Falha	Possível causa	Método de solução de problemas
Som de batida anormal ou raspagem metálica	1. Falha Mecânica Interna: Rolamentos, biela ou virabrequim desgastados.	Desligue imediatamente e procure inspeção e reparo profissional.
	2. Componentes soltos: Os parafusos de montagem do motor ou da cabeça da bomba estão soltos.	Verifique e aperte todos os parafusos de montagem.
Ruído incomum (tipo pistão)	Pistão atingindo a placa da válvula ou conjunto da placa da válvula quebrado.	Desmonte o cabeçote do cilindro, verifique e substitua as placas e juntas das válvulas danificadas.
Vibração excessiva	Compressor de ar is not level or vibration pads have failed.	Certifique-se de que Air Compressor is placed level; replace aged vibration pads.

Princípio Crítico de Segurança: Antes de realizar qualquer forma de solução de problemas ou reparo no Compressor de ar , você DEVE garantir que a energia esteja desconectada e que toda a pressão no tanque receptor e nas tubulações seja completamente liberada (até 0 PSI) .

Perguntas frequentes e terminologia essencial para compressores de ar?

Perguntas frequentes (FAQ)

1. CFM ou PSI são mais importantes? Como determinar o mínimo exigido?

• Umswer: Both are important, but CFM is often the more determining factor.
  • PSI (pressão): Determina se a ferramenta pneumática pode start . Se a pressão for insuficiente, a ferramenta não poderá funcionar. A maioria das ferramentas requer 90 PSI.
  • CFM (Fluxo): Determina se a ferramenta pneumática pode run continuamente and efficiently . Se o CFM for insuficiente, a ferramenta “engasgará” ou o seu desempenho diminuirá rapidamente.
• Método para determinar o mínimo: Verifique os manuais para tudo ferramentas pneumáticas que você planeja usar simultaneamente e encontre os valores CFM necessários. Some esses valores de CFM e adicione uma margem de segurança de 20% a 30% para determinar sua meta mínima de SCFM para o Compressor de ar seleção.

2. Qual é a diferença essencial entre compressores de ar de estágio único e de dois estágios?

Recurso Comparison	Compressores de ar de pistão de estágio único	Compressores de ar de pistão de dois estágios
Processo de compressão	Comprimido uma vez até a pressão final	Comprimido duas vezes, com resfriamento intermediário
Pressão Limit	Mais baixo (geralmente <135 PSI)	Altoer (Usually > 175 PSI)
Eficiência & Temperature	Alto compression temperature, relatively low efficiency	Baixa temperatura de compressão, mais eficiente
Durabilidade	Inferior (alta temperatura operacional, desgasta rapidamente)	Altoer (Low operating temperature, longer lifespan)
Aplicabilidade	Uso intermitente e de baixa pressão em casa/oficina	Uso industrial/profissional com requisitos contínuos de alta pressão

3. Com que frequência devo drenar a água do tanque do meu compressor de ar?

• Umswer: Ideally, diariamente ou no final de cada utilização.
• Princípio: A umidade no sistema de ar comprimido é o resultado da condensação. Se não for drenada, a água condensada se acumulará no fundo do tanque de aço, causando ferrugem e corrosão interna. A corrosão enfraquece a resistência do tanque, aumentando os riscos de segurança.
• Melhores práticas: Abra a válvula de drenagem pelo menos uma vez por dia (ou por turno) até que o ar exaurido não carregue mais umidade.

4. Por que meu compressor de ar não reinicia quando o tanque está cheio?

• Umswer: This is typically caused by a failure in the unloader system (check valve or unloader valve) caused by high-pressure air remaining on the piston head.
• Análise de falhas: Quando o Compressor de ar parar, a válvula de retenção deve impedir que o ar de alta pressão do tanque flua de volta para o cabeçote da bomba, e a válvula de descarga deve liberar o ar residual entre o cabeçote da bomba e a válvula de retenção. Se a válvula de retenção vazar ou a válvula de descarga falhar, a alta pressão permanecerá no topo do pistão. Quando o motor tenta reiniciar, ele deve superar esta alta pressão, o que pode causar o disparo da proteção contra sobrecarga do motor.
• Solução: Inspecione e substitua a válvula de retenção ou válvula de descarga.

5. O que é ponto de orvalho? Qual é o seu significado para o sistema de compressores de ar?

• Umswer: Ponto de orvalho , mais precisamente Ponto de orvalho de pressão (PDP) , é a temperatura na qual o vapor d'água no ar, a uma determinada pressão, começa a condensar em água líquida (gotículas).
• Significância: PDP é o principal indicador de ar comprimido secura .
  • Um PDP mais alto (por exemplo, 3°C) significa que o ar está mais úmido.
  • Um PDP mais baixo (por exemplo, -40°C) significa que o ar está mais seco.
• Impacto: Se a temperatura ambiente cair abaixo do PDP do ar comprimido, ocorrerá condensação nos tubos e ferramentas, causando corrosão, contaminação do produto (como pintura) e falha da ferramenta.

Compressor de ars Professional Terminology

Termo inglês/chinês	Definição e Explicação
PSI (libras por polegada quadrada)	Unidade de pressão, representando a intensidade do ar comprimido.
CFM (pés cúbicos por minuto)	Unidade de vazão, representando o volume de ar que o compressor descarrega por minuto.
SCFM (CFM padrão)	CFM medido sob condições padrão (68°F, 14,7 PSI de pressão absoluta), usado para comparação justa.
Ciclo de trabalho	O percentage of time in a work cycle that the Compressor de ar pode ser executado (compactar). Os tipos de pistão são geralmente <75%, os tipos de parafuso são geralmente 100%.
Pressão de ativação/desativação	Cut-out é a pressão máxima atingida no tanque quando o Compressor de ar para; Cut-in é a pressão mínima alcançada quando o Compressor de ar reinicia.
VSD (unidade de velocidade variável)	Uma tecnologia de controle que ajusta a velocidade do motor em tempo real com base na demanda real de ar para atingir a máxima eficiência energética.
Pós-resfriador	Localizado entre o compressor e o tanque receptor, utilizado para resfriar o ar comprimido e remover a maior parte do vapor d'água.
Tanque receptor	Um recipiente que armazena ar de alta pressão, usado para estabilizar a pressão e amortecer a demanda de ar do sistema.
Secador de ar	Equipamento usado para remover vapor de água do ar comprimido, incluindo principalmente tipos refrigerados e dessecantes.
Reciprocando	Refere-se ao princípio de funcionamento dos compressores de pistão, onde a compressão é obtida através do movimento de vaivém do pistão no cilindro.
